Rüzgar Türbini Kanatları için Çekirdek Malzemeler Nasıl Seçilir?

Rüzgar türbini kanatları, verimli bir şekilde dönebilecek kadar hafif, aynı zamanda hizmet ömrü boyunca milyonlarca yük döngüsüne dayanabilecek kadar sert ve dayanıklı olmalıdır. Kanatlar uzadıkça, doğru yapısal çekirdek malzemesinin seçilmesi giderek daha önemli hale geliyor.

Sandviç bir yapı oluşturmak için kompozit kaplamaların arasına bir çekirdek malzeme yerleştirilir. Bu yapı, katı laminatın ağırlığını artırmadan panel sertliğini artırır. Rüzgar türbini kanatlarında, yapısal çekirdekler genellikle kanat kabuklarında, kesme ağlarında ve burkulmaya ve kesme yüklemesine karşı direncin gerekli olduğu diğer sandviç bölümlerde kullanılır.

Ancak her bıçağa uygun tek bir çekirdek malzemesi, yoğunluk veya yüzey işlemi mevcut değildir. Doğru seçim bıçak tasarımına, çekirdeğin konumuna, mekanik gereksinimlere, infüzyon prosesine, reçine tüketimine, çalışma sıcaklığına ve üretim maliyetine bağlıdır.

Bu kılavuz aşağıdakiler arasında nasıl seçim yapılacağını açıklamaktadır: PVC köpük ve PET köpük ve yoğunluk, kalınlık, yüzey işlemi ve takımlamanın bıçak performansını ve üretim verimliliğini nasıl etkilediği.

Rüzgar Türbini Kanatlarının Neden Çekirdek Malzemelere İhtiyacı Var?

Bir rüzgar türbini kanadı, çalışma ömrü boyunca karmaşık bükülme, kesme, sıkıştırma, yorulma ve yerel basınç kombinasyonlarına maruz kalır. Bıçağın tamamının kalın, katı bir fiberglas laminattan yapılması aşırı ağırlık ve malzeme maliyetine neden olacaktır.

Sandviç yapı daha verimli bir çözüm sağlar. Normalde aşağıdakilerden oluşur:

·  Dış kompozit kaplama;

·  Hafif bir yapısal çekirdek;

·  Bir iç kompozit kaplama.

Kaplamalar, çekme ve basınç yükünün çoğunu taşırken, çekirdek, kaplamaları ayırır ve kesme kuvvetini aralarında aktarır. Kaplamalar arasındaki mesafenin arttırılması, ağırlıkta orantılı bir artış olmadan bükülme sertliğini önemli ölçüde artırabilir.

Temel malzemeler ayrıca aşağıdakilere de yardımcı olur:

·  Yerel panel sertliğini artırın;

·  Burkulma direncini artırın;

·  Bıçağın aerodinamik şeklini koruyun;

·  Büyük kabuk bölümlerini stabilize edin;

·  Laminat kaplamalar arasında transfer kesmesi;

·  Gereken katı laminat miktarını azaltın;

·  Büyük kompozit yapıların verimli üretimini destekler.

Bu nedenle çekirdek, yalıtılmış bir malzeme olarak değil, sandviç yapının tamamının bir parçası olarak değerlendirilmelidir.

Rüzgar Türbini Kanadında Çekirdek Malzemeler Nerede Kullanılır?

Yükler, geometri ve laminat yapısı tekdüze olmadığından çekirdek malzeme gereksinimleri bıçak boyunca değişiklik gösterir.

Bıçak Kabukları

Aerodinamik kabuk bıçağın dış yüzeyini oluşturur. Büyük kabuk alanları, şekillerini korumak ve aerodinamik ve operasyonel yükler altında yerel burkulmaya direnmek için yeterli sertliğe ihtiyaç duyar.

Yapısal köpük çekirdekler genellikle kabuğun sandviç bölümlerinde kullanılır. Yoğunlukları, kalınlıkları ve mekanik performansları yerel yapısal tasarıma göre seçilir.

Maçanın ayrıca kavisli kalıp yüzeyine uyması ve reçine infüzyonu ve kürleme sırasında stabil kalması gerekir.

Kesme Ağları

Kesme ağları bıçağın iki tarafını birbirine bağlar ve yük taşıyan direk başlıklarının ayrılmasını korurken kesme yüklerinin aktarılmasına yardımcı olur.

Kesme ağlarında kullanılan sandviç paneller, güvenilir kesme özellikleri, boyutsal stabilite ve laminat yüzeylerle iyi bağlanma gerektirir. Boşluklar, kötü yerleştirilmiş bağlantılar veya aşırı reçine birikimi hem ağırlığı hem de yapısal tutarlılığı etkileyebileceğinden çekirdek kitlerinin de tam olarak oturması gerekir.

Ön ve Arka Kenar Alanları

Kabuğu stabilize etmek ve yerel sertliği geliştirmek için seçilmiş ön ve arka kenar bölgelerinde çekirdek malzemeleri kullanılabilir.

Bu alanlar dar kavisler, dar kesitler ve karmaşık geçişler içerebilir. Bu nedenle çekirdek esnekliği, ısıyla şekillendirilebilirlik, çentiklenme deseni ve boyutsal doğruluk, nominal mekanik özellikler kadar önemli olabilir.

Kök ve Yüksek Yük Geçişleri

Bıçak kökü kalın laminatlar, ekler, yapışkan bağlantılar ve yük aktarma özellikleri içerir. Tek bir hafif köpük sınıfı bu alan boyunca otomatik olarak uygun değildir.

Lokalize yükler, bağlantılar ve geçişler çevresinde daha yüksek yoğunluklu çekirdek malzemeleri veya alternatif yapısal çözümler gerekli olabilir. Nihai spesifikasyon, kanat tasarımcısının yapısal hesaplamalarına dayanmalıdır.

PVC Köpük mü, PET Köpük mü?

PVC ve PET'in her ikisi de yapısal köpük çekirdek olarak kullanılır, ancak farklı performans ve işleme özelliklerine sahiptirler. Seçim, yalnızca fiyata göre değil, her bir bıçak bölümünün gereksinimlerine göre yapılmalıdır.

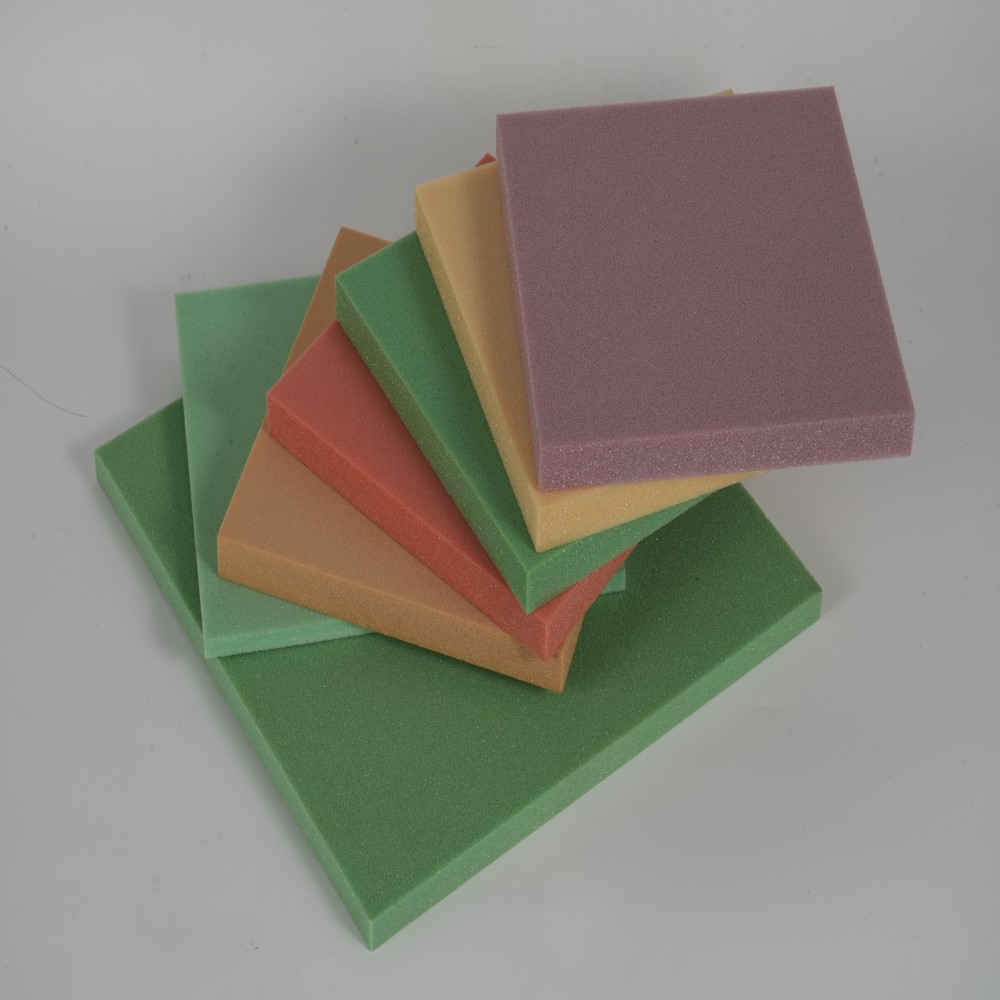

PVC Köpük Çekirdek

Çapraz bağlı PVC, düşük ağırlık, mekanik performans ve işleme güvenilirliği arasında güçlü bir dengeye sahip, kapalı hücreli bir yapısal köpüktür.

Tipik avantajlar şunları içerir:

·  Yoğunluğa göre iyi kesme mukavemeti ve sertlik;

·  İyi yorulma direnci;

·  Düşük su emme;

·  İyi boyutsal kararlılık;

·  Yaygın kompozit işleme yöntemleriyle uyumluluk;

·  Farklı yoğunluklarda ve yüzey işlemlerinde bulunabilirlik;

·  Zorlu sandviç yapılarda güvenilir performans.

PVC köpük, mekanik verimliliğin, yorulma performansının ve düşük ağırlığın önemli olduğu yerlerde düşünülebilir. Ayrıca seçilen kalitenin gerekli kesme ve basma özelliklerini sağlaması durumunda yapısal olarak zorlu alanlarda da tercih edilebilir.

Ancak PVC normalde standart PET köpükten daha pahalıdır. Bu nedenle malzeme seçiminde, belirli bıçak konumunda performans avantajlarının gerekli olup olmadığı dikkate alınmalıdır.

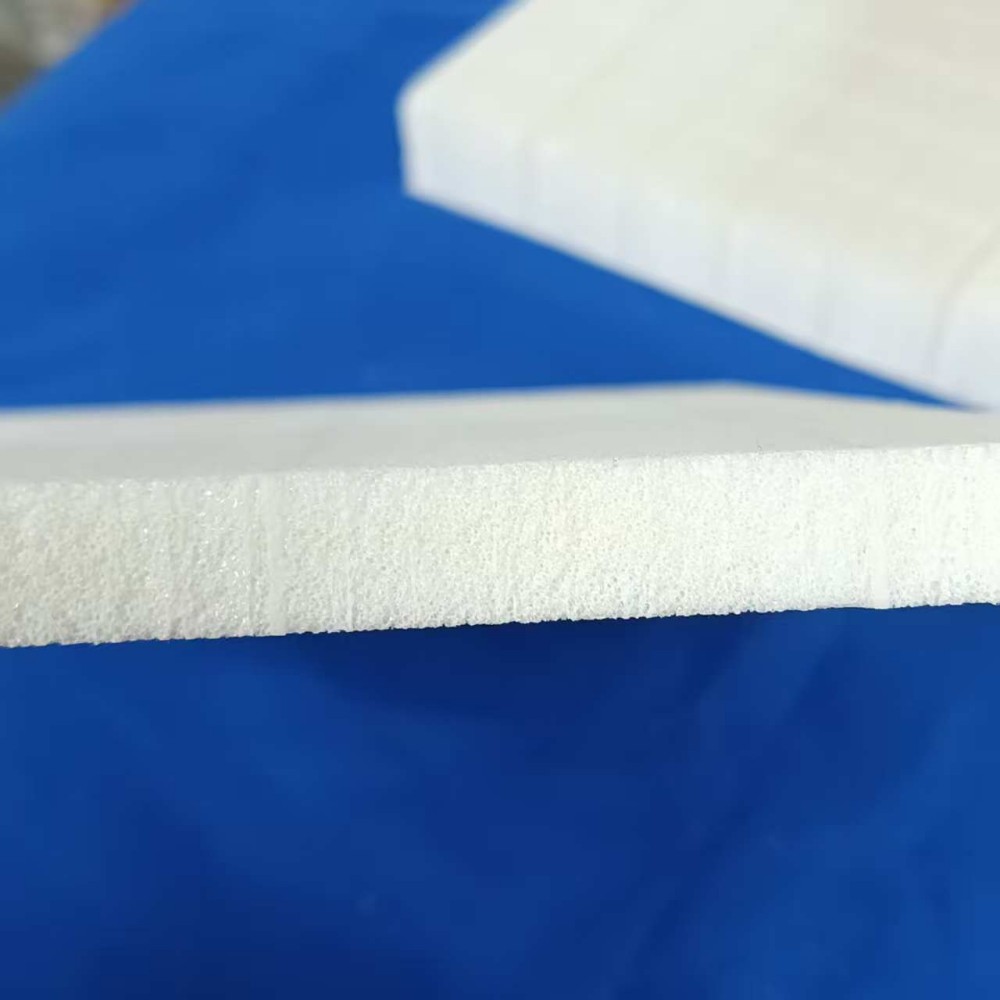

PET Köpük Çekirdek

PET, rüzgar türbini kanadı sandviç yapımında yaygın olarak kullanılan termoplastik yapısal bir köpüktür. Mekanik performans, işleme kapasitesi, maliyet ve sürdürülebilirlik arasında pratik bir denge sağlar.

Tipik avantajlar şunları içerir:

·  Rekabetçi malzeme maliyeti;

·  İyi sıkıştırma ve kesme performansı;

·  İyi boyutsal kararlılık;

·  Termoformabilite;

·  Çok çeşitli yoğunluklarda bulunabilirlik;

·  Vakum infüzyon proseslerine uyumluluk;

·  Termoplastik bir malzeme olarak geri dönüştürülebilirlik;

·  Geri dönüştürülmüş PET içeriğinden yapılmış kalitelerin mevcudiyeti.

PET, maliyet etkinliğinin, tutarlı tedarikin ve sürdürülebilirliğin önemli olduğu büyük hacimli bıçak üretimi için özellikle caziptir.

Ancak PET sınıfları hücre yapısı, mekanik özellikler, sıcaklık direnci ve reçine alımı açısından önemli ölçüde farklılık gösterir. 'PET' kelimesi tek başına yeterli bir tanımlama değildir. Seçilen kalite, bıçağın yapısal ve işleme gereksinimlerine göre doğrulanmalıdır.

PVC Köpük ve PET Köpük: Pratik Karşılaştırma

Bu tablo yalnızca genel bir kılavuzdur. Nihai karşılaştırmalar, seçilen yoğunluk ve test koşullarındaki gerçek teknik verileri kullanmalıdır.

Çekirdek Malzemesini Yalnızca Türbin Değerine Göre Seçmeyin

Belirli bir türbin kapasitesinin altında bir malzemenin uygun olduğunu, bunun üzerinde ise başka bir malzemenin kullanılması gerektiğini söylemek cazip gelebilir. Bu çok basit.

Bir türbinin nominal gücü, kanatlarının yapısal gereksinimlerini tam olarak tanımlamaz. Seçim ayrıca şunlardan da etkilenir:

·  Bıçak uzunluğu;

·  Karada veya denizde kurulum;

·  Rotor hızı;

·  Aerodinamik tasarım;

·  Kesme ağlarının sayısı ve konumu;

·  Yedek başlık tasarımı;

·  Kabuk geometrisi;

·  Hedef bıçak ağırlığı;

·  Tasarım hayatı;

·  Güvenlik faktörleri;

·  İnfüzyon ve kürleme işlemi.

Bu nedenle, benzer güç değerlerine sahip iki kanat, farklı çekirdek malzemeleri veya farklı yoğunluk kombinasyonlarını kullanabilir.

Kanat çizimi, laminat programı ve mühendislik spesifikasyonu her zaman megawatt değerine dayalı genel bir kurala göre öncelikli olmalıdır.

Doğru Köpük Yoğunluğu Nasıl Seçilir

Köpük yoğunluğu ağırlığı, kayma mukavemetini, sıkıştırma performansını ve maliyeti etkiler. Daha yüksek yoğunluk genellikle daha iyi mekanik özellikler sağlar ancak aynı zamanda bıçağın ağırlığını ve malzeme maliyetini de artırır.

Amaç en yüksek yoğunluğu seçmek değildir. Her konumun yapısal ve işleme gereksinimlerini güvenli bir şekilde karşılayan en düşük yoğunluğun kullanılmasıdır.

Aşağıdaki faktörleri göz önünde bulundurun:

Kesme Yüklemesi

Çekirdek, laminat kaplamalar arasındaki kesme kuvvetini aktarır. Daha yüksek kesme yüklerine maruz kalan alanlar yeterli kesme mukavemeti ve modülü gerektirir.

Hem statik özellikler hem de uzun vadeli yorulma davranışı ilgili olabilir.

Sıkıştırma ve Yerel Basınç

Çekirdek, üretim ve servis sırasında sıkıştırmaya karşı dayanıklı olmalıdır. Takım parçaları, vakum sarf malzemeleri, eklemler ve yüklü alanlar çevresinde yerel basınç oluşabilir.

Yetersiz sıkıştırma performansına sahip bir çekirdek infüzyon, kürleme veya operasyon sırasında deforme olabilir.

Burkulma Direnci

Çekirdek kalınlığı ve kayma sertliği sandviç panelin burkulma direncine katkıda bulunur. Bu nedenle yoğunluk, kalınlık ve yüzey tasarımıyla birlikte dikkate alınmalıdır.

Ağırlık Hedefi

Geniş bir bıçak alanı boyunca gereksiz derecede yüksek yoğunluk kullanılması, önemli miktarda ağırlık ekleyebilir. Yerel optimizasyon genellikle bıçağın tamamına bir kalite uygulamaktan daha iyidir.

İşleme Koşulları

Köpük, kabul edilemez bir bozulma veya özellik kaybı olmadan vakum basıncını, reçine ekzotermini ve kürleme sıcaklığını tolere edebilmelidir.

Sonuç olarak, bir bıçak birden fazla yoğunluğu kullanabilir. Daha az zorlu alanlarda daha düşük yoğunluklu köpük kullanılabilirken, yüklerin yoğunlaştığı yerlerde daha yüksek yoğunluklu ekler veya geçiş parçaları kullanılır.

Çekirdek Kalınlığı Yoğunluk Kadar Önemlidir

Çekirdek kalınlığının arttırılması, sandviç panel sertliğini büyük ölçüde artırabilir, ancak daha kalın malzeme otomatik olarak daha iyi değildir.

Doğru kalınlık şunlara bağlıdır:

·  Gerekli panel sertliği;

·  Yerel burkulma direnci;

·  Bıçak geometrisi;

·  Deri laminat kalınlığı;

·  Çekirdekteki kayma gerilimi;

·  Ağırlık sınırlamaları;

·  Mevcut kalıp alanı;

·  İmalat toleransları.

Kalınlık geçişleri kademeli ve doğru bir şekilde işlenmelidir. Kötü tasarlanmış basamaklar reçine açısından zengin alanlar, gerilim yoğunlaşmaları veya yerleştirme sırasında zorluklar yaratabilir.

Kanat tasarımcısı nihai kalınlık dağılımını belirtmelidir. Ana tedarikçi daha sonra gerekli konikliklere, eğimlere ve geçişlere sahip levhalar veya kitler üretebilir.

Vakum İnfüzyonu için Yüzey İşlemleri

Rüzgar türbini kanatları genellikle vakum destekli reçine infüzyonu ile üretilir. Çekirdek yüzey işleminin reçine akışı, havanın uzaklaştırılması, uyumluluk ve reçine tüketimi üzerinde doğrudan etkisi vardır.

Delikli Köpük

Delikler havanın ve reçinenin çekirdeğin kalınlığı boyunca hareket etmesine izin verir. Gerçek infüzyon stratejisi için delik çapı ve aralığı seçilmelidir.

Çok az delik havanın çıkarılmasını kısıtlayabilir. Çok fazla veya aşırı büyük delikler reçine tüketimini ve bıçak ağırlığını artırabilir.

Yivli Sünger

Yüzey olukları reçine akış kanalları oluşturur. Oluk yönü, aralığı ve derinliği infüzyonun hızını ve tekdüzeliğini etkiler.

Daha agresif bir oluk deseni akışı iyileştirebilir ancak aynı zamanda daha fazla reçine tutabilir. Bu nedenle en hızlı infüzyon modeli her zaman en düşük maliyetli veya en düşük ağırlıklı çözüm değildir.

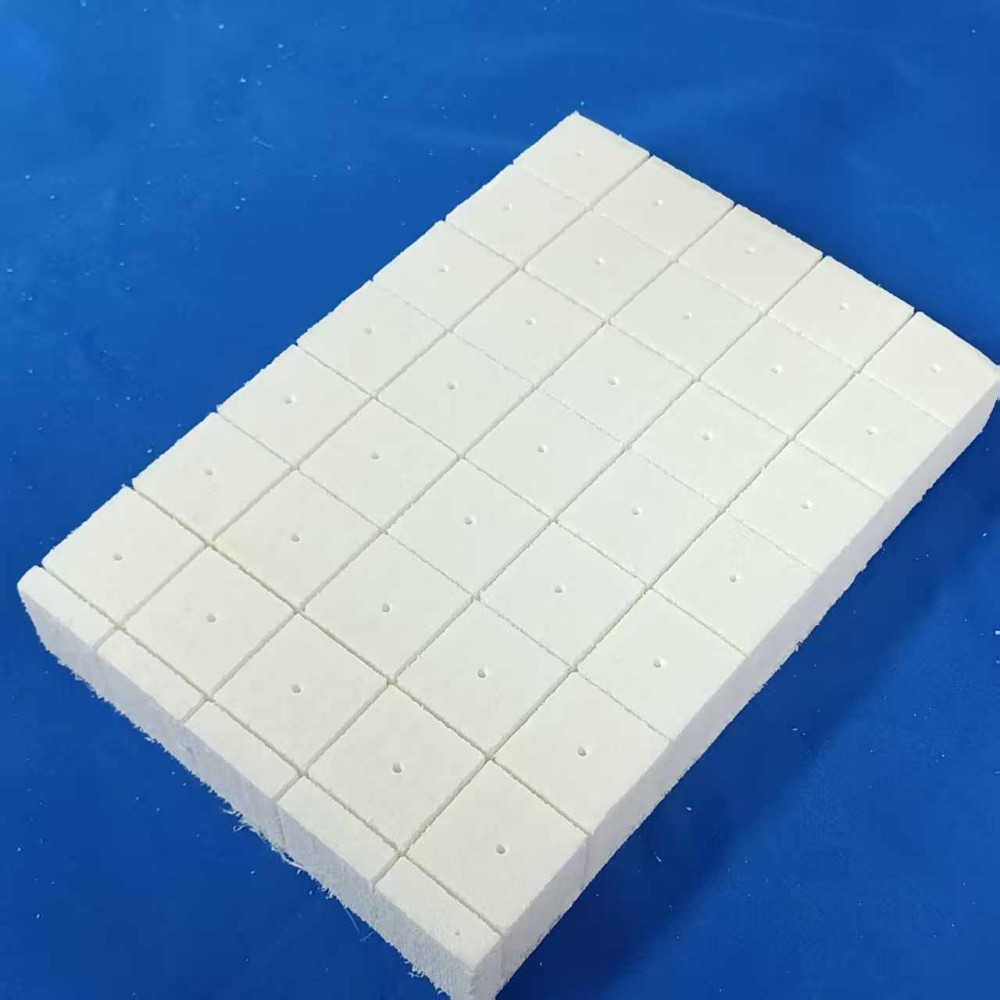

Çizilmiş ve Astarlı Köpük

Sert köpük tabakalar, destekleyici bir bezle tutturulmuş bloklar halinde kesilebilir. Bu, çekirdeğin kavisli kanat kalıplarını daha kolay takip etmesini sağlar.

Blokların boyutları, kesimlerin genişliği ve ince kumaşın türü uygunluğu ve reçine alımını etkiler. Bloklar arasındaki geniş boşluklar infüzyondan sonra reçine bakımından zengin hale gelebilir.

Termoformlu Çekirdek

PET köpük, kavisli bıçak yüzeylerine uyacak şekilde ısıyla şekillendirilebilir. Önceden şekillendirilmiş çekirdek, boşlukları azaltabilir ve tekrarlanabilirliği geliştirebilir, ancak kalınlıkta veya yerel özelliklerde kabul edilemez değişiklikleri önlemek için şekillendirme prosesinin kontrol edilmesi gerekir.

Reçine Alımı Önemlidir

Çekirdek malzeme maliyeti, bitmiş bıçak maliyetinin yalnızca bir kısmıdır. Deliklere, oluklara, kesiklere, açık hücrelere ve boşluklara emilen reçine, ağırlığı ve masrafı arttırır.

Büyük bir rüzgar türbini kanadı için, metrekare başına reçine alımındaki küçük bir artış bile toplam çekirdek alanı üzerinde önemli hale gelebilir.

Reçine alımı şunlardan etkilenir:

·  Köpük hücre yapısı;

·  Çekirdek yoğunluğu;

·  Yüzey gözenekliliği;

·  Delik çapı ve aralığı;

·  Oluk genişliği ve derinliği;

·  Puanlama modeli;

·  Kit parçaları arasındaki boşluklar;

·  İnce kumaş yapısı;

·  Reçine viskozitesi;

·  Vakum seviyesi;

·  İnfüzyon sıcaklığı.

Seçilen çekirdek konfigürasyonu gereksiz reçine kanalları oluşturmadan yeterli reçine akışı sağlamalıdır. Deneme panelleri infüzyon süresini, ıslanmayı, reçine tüketimini ve bitmiş panel kalitesini karşılaştırmak için kullanışlıdır.

Sıcaklık ve Boyutsal Kararlılık

Çekirdek depolama, yatırma, infüzyon ve kürleme boyunca stabil kalmalıdır.

Sıcaklıkla ilgili önemli faktörler şunları içerir:

·  Maksimum kalıp sıcaklığı;

·  Reçine ekzotermi;

·  Tedavi süresi;

·  Kürleme sonrası gereksinimler;

·  Kalın laminat alanlar arasında sıcaklık dağılımı;

·  Çekirdek yumuşaması veya bozulması;

·  Soğuduktan sonra boyutsal iyileşme.

Teknik veri sayfasında belirtilen sıcaklığın nasıl tanımlandığı anlaşılmadan kullanılmamalıdır. Maksimum kısa süreli sıcaklık, sürekli servis sıcaklığı ve ısı bozulma sıcaklığı birbirinin yerine kullanılamaz.

Müşteriler köpük kalitesini seçerken kürleme döngüsünün tamamını sağlamalıdır.

Yorulma Performansı

Rüzgar türbini kanatları tekrarlanan döngüsel yüklemelere maruz kalır. Kısa süreli statik testi geçen bir malzeme, gerekli uzun süreli yorulma performansını her zaman sağlayamayabilir.

Yorgunluk tasarımın etkeni olduğunda değerlendirme şunları içerebilir:

·  Kesme yorulması davranışı;

·  Sıkıştırma yorgunluğu;

·  Ciltten çekirdeğe bağlanma dayanıklılığı;

·  Çevreye maruz kaldıktan sonra mülkün muhafaza edilmesi;

·  Eklem ve geçişlerin performansı;

·  Üretim partileri arasındaki değişkenlik.

Çekirdek, amaçlanan kaplamalar, reçine, yapıştırıcı ve üretim süreci kullanılarak komple sandviç sisteminin bir parçası olarak nitelendirilmelidir.

Boyutsal Doğruluk ve Çekirdek Kitleme

Büyük bıçaklar için çekirdek malzemeleri sıklıkla standart dikdörtgen levhalar yerine CNC ile işlenmiş kitler halinde sağlanır.

İyi tasarlanmış bir çekirdek kiti şunları sağlayabilir:

·  Kalıba tam oturması;

·  Doğru kalınlık geçişleri;

·  Azaltılmış manuel düzeltme;

·  Daha hızlı yerleştirme;

·  Parçalar arasında tutarlı boşluklar;

·  Daha düşük kurulum hatası riski;

·  Daha iyi üretim tekrarlanabilirliği;

·  Her kit parçasının tanımlanması.

Tipik işleme seçenekleri şunları içerir:

·  CNC kesim;

·  Eğim verme;

·  Konikleşme;

·  Kanal açma;

·  Perforasyon;

·  Puanlama;

·  Scrim uygulaması;

·  Termoform;

·  Parça markalama;

·  Kit sıralaması ve paketleme.

Malzeme özellikleri tek başına bir çekirdek sistemin toplam değerini belirlemez. İşleme doğruluğu, kit tasarımı, paketleme ve teslimat güvenilirliği, bıçak üretim verimliliği üzerinde önemli bir etkiye sahip olabilir.

Pratik Bir Çekirdek Malzeme Seçim Süreci

Yapılandırılmış bir seçim süreci, yalnızca yoğunluğa veya fiyata dayalı malzeme seçiminin önlenmesine yardımcı olur.

Adım 1: Blade Konumunu Belirleyin

Çekirdeğin kabuk paneli, kesme ağı, ön kenar, arka kenar veya yerelleştirilmiş bir geçiş için olup olmadığını belirleyin.

Adım 2: Yapısal Gereksinimleri Tanımlayın

Gerekli kesme mukavemetini, kesme modülünü, sıkıştırma özelliklerini, yorulma performansını, kalınlığı ve izin verilen ağırlığı doğrulayın.

3. Adım: İşleme Koşullarını Tanımlayın

Reçine sistemini, infüzyon yöntemini, vakum seviyesini, sertleşme sıcaklığını, sertleşme süresini ve beklenen ekzotermi sağlayın.

Adım 4: PVC ve PET Sınıflarını Karşılaştırın

Özellikleri eşdeğer yoğunluklarda ve karşılaştırılabilir test koşulları altında karşılaştırın. Yalnızca ürün ailesi açıklamalarını karşılaştırmayın.

Adım 5: Yüzey İşlemini Seçin

Geometri ve reçine akışı gereksinimlerine göre delikleri, olukları, çentikleri veya ısıyla şekillendirmeyi seçin.

Adım 6: Reçine Tüketimini Değerlendirin

Seçilen yüzey işleminin ve bağlantı noktalarının bitmiş panel ağırlığı üzerindeki etkisini ölçün.

Adım 7: Kit Gereksinimlerini Doğrulayın

Çizimler, toleranslar, parça tanımlaması, paketleme sırası ve beklenen yıllık hacmi sağlayın.

Adım 8: Sandviç Sisteminin Tamamını Doğrulayın

Temsili deneme panelleri üretin ve son onaydan önce laminatın tamamını test edin.

Temel Malzeme Tedarikçinize Vereceğiniz Bilgiler

Doğru bir öneri için bıçak üreticileri şunları sağlamalıdır:

·  Temel uygulama alanı;

·  Gerekli malzeme türü;

·  Hedef yoğunluğu;

·  Çekirdek kalınlığı;

·  Levha veya kit boyutları;

·  Mekanik özellik gereksinimleri;

·  Reçine sistemi;

·  İnfüzyon yöntemi;

·  Tedavi döngüsü;

·  Yüzey işleme;

·  Gerekli toleranslar;

·  Tahmini yıllık miktar;

·  Test ve dokümantasyon gereklilikleri.

Kanat tasarımının gizli olduğu durumlarda müşteri, yapısal tasarımın tamamını paylaşmadan minimum ilgili işleme ve performans gereksinimlerini sağlayabilir.

Nihai Tavsiye

PVC ve PET köpüğün her ikisi de rüzgar türbini kanatları için etkili yapısal çekirdek çözümleri sağlayabilir ancak bunlar birbirinin yerine geçebilecek malzemeler olarak görülmemelidir.

PVC köpük genellikle yüksek yapısal verimliliğin, yorulma direncinin ve düşük ağırlığın özellikle önemli olduğu yerlerde düşünülür. PET köpük, yüksek hacimli bıçak üretimi için mekanik performans, maliyet verimliliği, ısıyla şekillendirilebilirlik ve sürdürülebilirliğin güçlü bir kombinasyonunu sunar.

Nihai seçim, spesifik bıçak konumuna, yapısal hesaplamalara, yoğunluğa, kalınlığa, işleme sıcaklığına, reçine alımına ve yüzey işlemine dayanmalıdır. Çoğu durumda, en iyi bıçak tasarımı, baştan sona tek bir malzemeye dayanmak yerine, farklı alanlarda farklı çekirdek dereceleri kullanabilir.

JLON PVC tedarik ediyor ve PET köpük çekirdekler. Rüzgar türbini kanadı üretimi için çeşitli yoğunluklarda, kalınlıklarda ve işlenmiş formatlarda Mevcut işleme seçenekleri arasında kanal açma, delme, çentikleme, ince kumaş uygulaması, pahlama, CNC işleme ve özelleştirilmiş göbek kitleri yer alır.

Bıçak uygulamanız, gerekli yoğunluk, kalınlık, sertleşme sıcaklığı ve çizimleriniz için JLON ile iletişime geçin. Ekibimiz değerlendirme için uygun bir çekirdek malzeme ve işleme konfigürasyonunun belirlenmesine yardımcı olacaktır.
